Resonadores de Serra de Ondas Acústicas de Superfície 433.845 MHz a 433.995 MHz
-
Destacar
Resonador de serra de 433 MHz
,Resonador de serra 433
,92 mhz
-
Lugar de origemChina
-
MarcaZR Hi-Tech
-
Número do modeloLT-SR-433-2016 (± 75K)
-
Documento
-
Quantidade de ordem mínima1
-
Detalhes da embalagemEmbalagem de papelão
-
Tempo de entrega4 semanas
-
Termos de pagamentoT/T
Resonadores de Serra de Ondas Acústicas de Superfície 433.845 MHz a 433.995 MHz

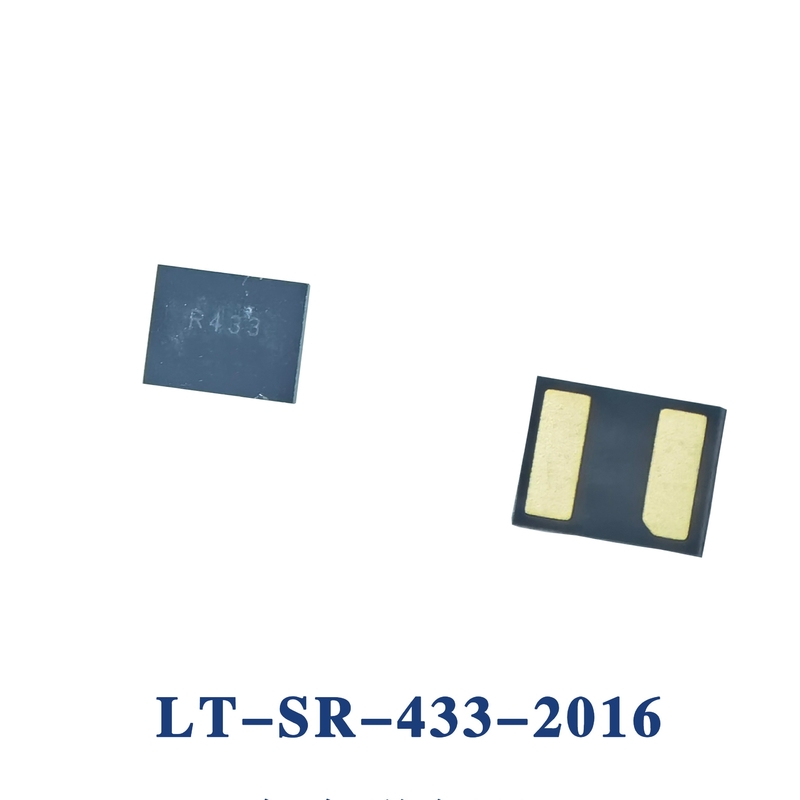

LT-SR-433-2016 ((±75K) Resonadores SAW da série LT-SR com faixa de frequência 433,845 MHz a 433,995 MHz
433.845MHz a433.995Resonador SAW da série LT-SR MHz
Detalhes rápidos:
· Casas de alumínio
· -40°C~+85°C Temperatura de funcionamento
· Pacote SMD
· Tensão CC: ±30V
· Dissipação de potência de RF: 10 dBm
· CE, RoHS, REACH Compliant
· Garantia de 1 ano
Descrição:
O LT-SR-433-2016 ((± 75K) da ZR é um ressonador SAW com Frequência 433.845MHz a 433.995MHz, Frequência Central 433.920MHz, Perda de Inseração de 1,3 a 2,2 dB, Fator de Qualidade Carregado 12000.Montagem de superfícieMais detalhes para LT-SR-433-2016 ((± 75K) podem ser vistos abaixo.
Especificações:
Características eléctricas/ópticas (Ta=25°C±3°C)
| Número da parte:LT-SR-433-2016 ((± 75K) | |||||
| Ponto | Unidos | Min.. | Tipo. | Max.. | |
| Frequência do centro | MHz | 433.8745 | 433.920 | 433.995 | |
| Perda de inserção | dB | 1.3 | 2.2 | ||
| Fator de qualidade descarga Q | 12000 | ||||
| 50Ω Q carregado | 1500 | ||||
Temperatura Estabilidade | Temperatura do volume de negócios | °C | 10 | 25 | 40 |
| Coeficiente de frequência.temp. | ppm/°C2 | 0.032 | |||
| Frequência do envelhecimento | ppm/ano | ≤ ± 10 | |||
| DC Resistência ao isolamento | MΩ | 1.0 | |||
| Modelo RLC RF equivalente | Resistência ao movimento R1 | Ó | 12.196 | ||
| Indutância de movimento L1 | μ H | 183.82 | |||
| Capacidade de movimento C1 | fF | 0.733 | |||
| Capacidade estática do transdutor | pF | 2.23 | |||
| Nota: para especificações personalizadas, por favor contacte-nos diretamente. | |||||
Desenho de contorno (unidade: mm):
Resposta de frequência típica
