Filtro SAW de RF SMT
,Filtro de serra 480 MHz
,Filtro de serra de 480 MHz
-
Nome do produtoFiltro RF SAW da série LT-SF
-
Aplicaçãouma comunicação sem fio
-
CaracterísticasAlta rejeição
-
MateriaisAlumínio
-
Temperatura-40 a 85°C
-
Faixa de frequência470 a 490 MHz
-
CoresDe prata
-
Baixa Perda de Inserção10,8 a 3,0 dB
-
Lugar de origemChina
-
MarcaZR Hi-Tech
-
Número do modeloLT-SF-480M-10M-3838
-
Documento
-
Quantidade de ordem mínima1
-
Detalhes da embalagemEmbalagem de papelão
-
Tempo de entrega4 semanas
-
Termos de pagamentoT/T

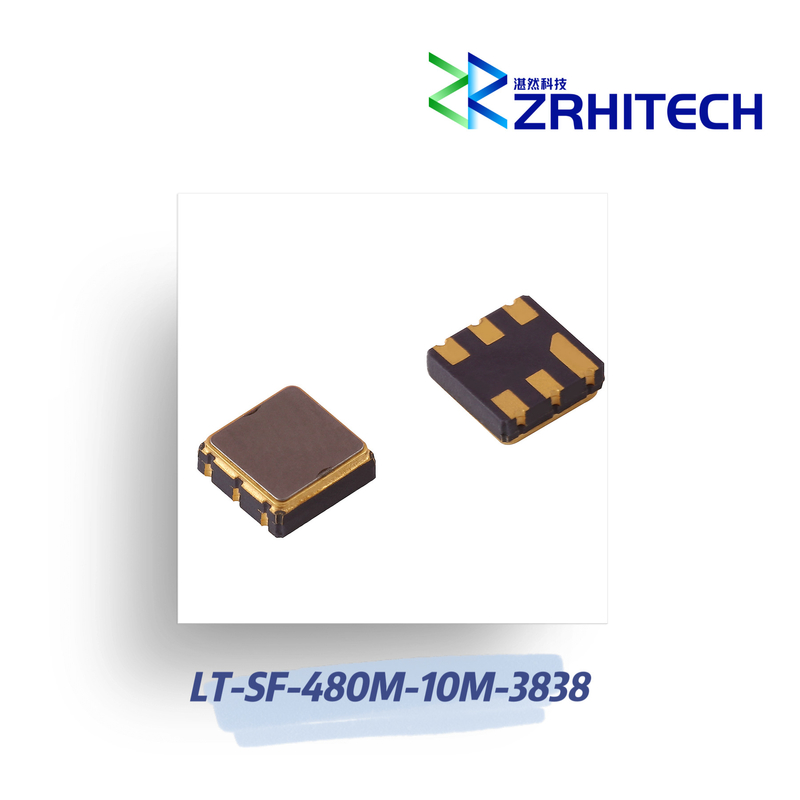

Filtro de passagem de banda SAW RF de 480 MHz
Filtro SAW de Banda Passante RF de 480MHz
Visão Geral do Produto
O Filtro SAW RF da série LT-SF é um filtro de banda passante de alto desempenho projetado para aplicações de comunicação sem fio, apresentando excelentes características de rejeição e baixa perda de inserção.
Principais Características
- Carcaça de alumínio para durabilidade
- Opções de frequência personalizáveis
- Ampla faixa de temperatura de operação (-40℃ a +85℃)
- Design de pacote de montagem em superfície
- Dimensões compactas de 3,8x3,8x1,5mm
- Solução econômica
- Conformidade com os padrões CE, RoHS e REACH
- Garantia do fabricante de 1 ano
Especificações Técnicas
| Atributo | Valor |
|---|---|
| Nome do Produto | Filtro SAW RF da série LT-SF |
| Aplicação | Comunicação Sem Fio |
| Faixa de Frequência | 470 a 490 MHz |
| Perda de Inserção | 1,8 a 3,0 dB |
| Temperatura de Operação | -40℃ a +85℃ |
| Material | Alumínio |
| Cor | Prata |
Características Elétricas (Ta=25℃ ±3℃)
| Parâmetro | Especificação | Condições |
|---|---|---|
| Número da Peça | LT-SF-480M-10M-3838 | |
| Frequência Central | 480MHz | |
| Perda de Inserção | 3.0dB Máx.; 1.8dB Típ. | 470.00-490.00MHz |
| Ondulação na Largura de Banda | 1.2dB Máx.; 0.8dB Típ. | |
| VSWR de Entrada | 2.0 Máx.; 1.7 Típ. | |
| VSWR de Saída | 2.0 Máx.; 1.7 Típ. | |
| Atenuação | 50dB Mín.@DC-450.00MHz 50dB Mín.@530.00-1000.00MHz 40dB Mín.@1000.00-1500.00MHz 30dB Mín.@1500.00-2000.00MHz |
|
| Dimensões | 3,8x3,8x1,5mm |
Observação: Especificações personalizadas disponíveis mediante solicitação. Entre em contato conosco para obter detalhes.
Desenho de Contorno
