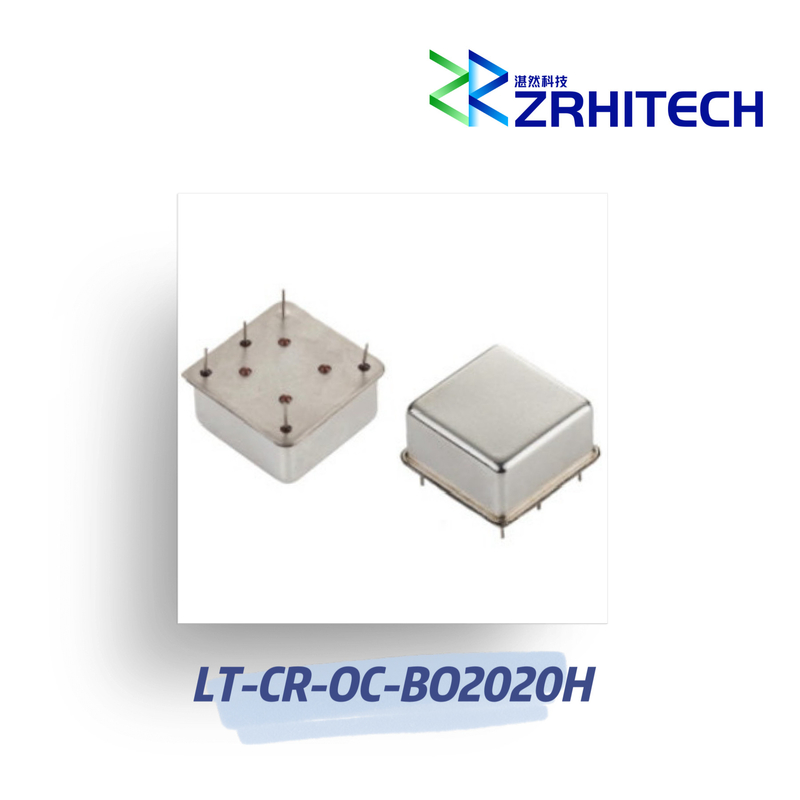

Oscilador de cristal controlado por forno de prata de 20x20 mm OCXO 50-120MHz
-
Destacar
Osciladores OCXO de 50-120 MHz
,Osciladores OCXO de 20*20 mm
-
Nome do produtoOscilador de cristal controlado por forno (OCXO)
-
AplicaçãoComunicações por satélite, estações de base, instrumentos de medição, etc.
-
CaracterísticasRuído de fase baixa
-
MateriaisAlumínio
-
Temperatura-55°C a 85°C
-
Faixa de frequência50 MHz a 120 MHz
-
Voltagem5V/12V
-
CoresDe prata
-
Lugar de origemChina
-
MarcaZR Hi-Tech
-
Número do modeloLT-CR-OC-BO2020H
-
Documento
-
Quantidade de ordem mínima10
-
Detalhes da embalagemEmbalagem em cartão
-
Tempo de entrega4 semanas
-
Termos de pagamentoT/T
Oscilador de cristal controlado por forno de prata de 20x20 mm OCXO 50-120MHz
50MHz~120MHz 20 mm*20 mm, elevada estabilidade, ampla gama de temperaturas OCXO
Detalhes rápidos:
· Casas de alumínio
· Tensão de funcionamento de 5V/12V (VCC)
· -55°C a +85°C
· Pacote SMD
· Alta precisão
· Ruído de fase baixa
· CMOS ou Sinus Wave Output
· CE, RoHS, REACH
· Garantia de 1 ano
Descrição:
OLR-CR-BO2020HéA mais recente adição à linha de OCXOs da ZR.Fornecemos ondas sine-ondas ou CMOS com um ruído de fase de...100dBc/100MHz (em desvio de 10 Hz) e têm uma estabilidade de frequência de ±500Estes OCXOs são fabricados usando um cristal SC-cut que oferece alta estabilidade e baixo envelhecimento.20.2x12.2x11.0Estes OCXOs são ideais para comunicações via satélite,Estações de base, instrumentos de medição, etc...
Especificações:
Características elétricas/ópticas (Ta=25°C± 3°C)
| Posições | Especificações | Condições |
| Número da parte | LT-CR-BO2020H | |
| Faixa de frequência | 50 MHz a 120 MHz | |
| Voltagem de funcionamento (VCC) | 5V/12V | |
| Consumo de energia de instalação | ≤ 4,5 W | |
| Temperatura de funcionamento | -55°C a 85°C | |
| Estabilidade de frequência versus temperatura | ≤ ± 500 ppm | -55°C~+85°C |
| Tolerância de frequência | ≤ ± 300 ppm |
No momento do transporte, EFC nominal, +25°C |
| Forma de onda de saída |
Ondas senoidais |
|
| Impedância de saída | 50 Ohms | |
| Potência de saída | - | |
| Voltagem de controlo ((VC) | 0V~5V | |
| Faixa de frequência de tensão | - | |
| Inclinação de tensão | - | |
| Linearidade de tensão | - | |
| Impendência de entrada | - | |
| Ruído de fase (tipo) |
-100 dBc/Hz@10Hz; -130dBc/Hz@100Hz; - 160 dBc/Hz@1 kHz; - 170 dBc/Hz@10 kHz; -170 dBc/Hz@100 kHz |
Frequência típica:10MHz A +25°C |
| Dimensão |
20.2 x 12.2 x 11.0 mm |
|
| Nota: para especificações personalizadas, por favor contacte-nos diretamente. | ||
Desenho de contorno (unidade: mm):
