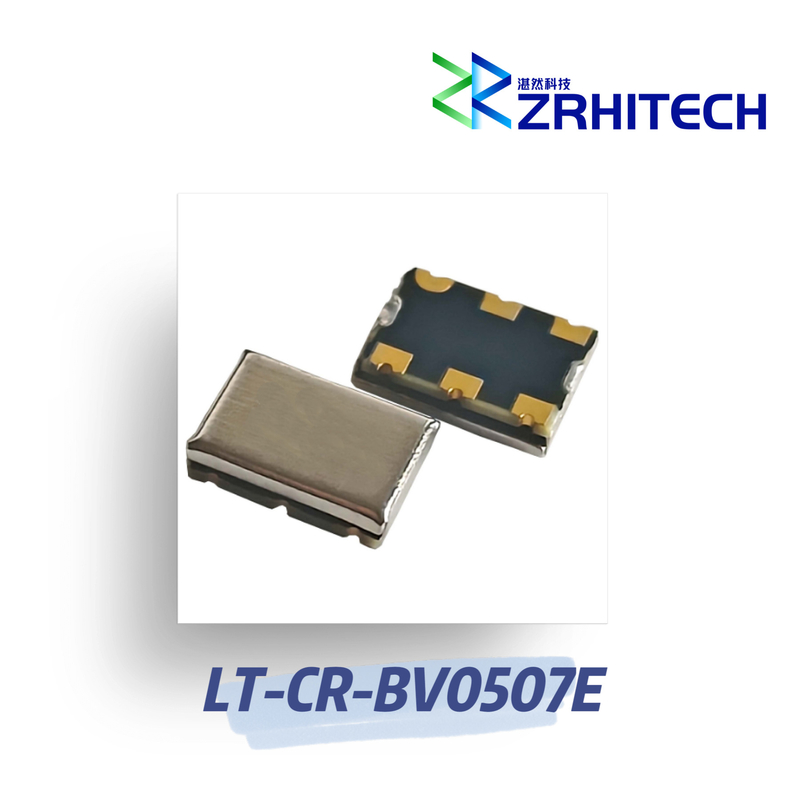

Low Phase Noise 10MHz-50MHz 7.0×5.0mm VCXO with Quick Warm-up High Frequency 3.3V Voltage

Ruído de fase baixa 10MHz-50MHz 7.0×5.0mm VCXO com aquecimento rápido Alta frequência 3.3V Voltagem

  • Destacar

    Aquecimento rápido VCXO

    ,

    7.0 × 5

    ,

    0 mm VCXO

  • Nome do produto
    Oscilador de cristal de série LT-CR com regulação de tensão
  • Aplicação
    Telecomunicações, telemóveis, sistema de posicionamento global (GPS) e outros sistemas electrónicos
  • Características
    Ruído de fase baixa
  • Materiais
    Alumínio
  • Temperatura
    -40 a 85°C
  • Faixa de frequência
    10 MHz a 50 MHz
  • Voltagem
    3.3V
  • Cores
    De prata
  • Lugar de origem
    China
  • Marca
    ZR Hi-Tech
  • Número do modelo
    LT-CR-BV0507E ((OE)
  • Documento
  • Quantidade de ordem mínima
    10
  • Detalhes da embalagem
    Embalagem em cartão
  • Tempo de entrega
    4 semanas
  • Termos de pagamento
    T/T

Ruído de fase baixa 10MHz-50MHz 7.0×5.0mm VCXO com aquecimento rápido Alta frequência 3.3V Voltagem

Oscilador de cristal controlado por tensão da série LT-CR
Visão geral do produto

10MHz~50MHz 7.0×5.0mm VCXO com aquecimento rápido, operação de alta frequência e baixo ruído de fase a 3,3V.

Características fundamentais
  • Casas de alumínio para durabilidade
  • 3.3V±5% de tensão de funcionamento (VDD)
  • Ampla gama de temperaturas de funcionamento: -40°C~+85°C
  • Pacote SMD para fácil integração
  • Controle de frequência de alta precisão
  • Desempenho de ruído de baixa fase
  • Forma de onda de saída HCMOS
  • Conformidade com as normas CE, RoHS e REACH
  • Garantia do fabricante de 1 ano
Aplicações

Telecomunicações, telefones celulares, sistemas de posicionamento global (GPS) e outros sistemas eletrônicos avançados.

Descrição do produto

O LT-CR-bv0507e(OE) representa a mais recente adição à nossa linha de produtos VCXO, oferecendo estabilidade ultra-tight de ± 15 ppm em -40oC a +85oC a uma tensão de alimentação de 3,3V.Sua alta taxa de atualização mantém a saída de frequência linear durante a compensação de temperaturaO pacote cerâmico compacto de 7,0 mm × 5,0 mm × 2,0 mm e as opções de embalagem em bobina (1.000 ou 3.000 peças) tornam-no ideal para comunicações por satélite, equipamentos militares, estações base,e aplicações de ensaio/medição.

Especificações técnicas
Parâmetro Especificações Condições
Número da parte LT-CR-bv0507e(OE)
Faixa de frequência 10 MHz a 50 MHz
Tensão de funcionamento 3.3V
Corrente de funcionamento ≤ 35 mA
Temperatura de funcionamento -40°C a 85°C
Estabilidade de frequência ≤ ± 20 ppm Vcon=1,65V, a +25°C
Forma de onda de saída LVCMOS
Carga de saída 15 pF
Ruído de fase (típico) -70dBc/Hz @10Hz
-110dBc/Hz @100Hz
-140dBc/Hz @1kHz
- 150 dBc/Hz @ 10 kHz
-160 dBc/Hz @100 kHz
160,384 MHz a +25°C
Dimensões 7.0 mm × 5,0 mm × 2,0 mm
Desenho de contorno
LT-CR-bv0507e(OE) VCXO dimensional drawing showing 7.0mm × 5.0mm × 2.0mm package
Nota: Contacte-nos diretamente para especificações personalizadas ou requisitos adicionais.
