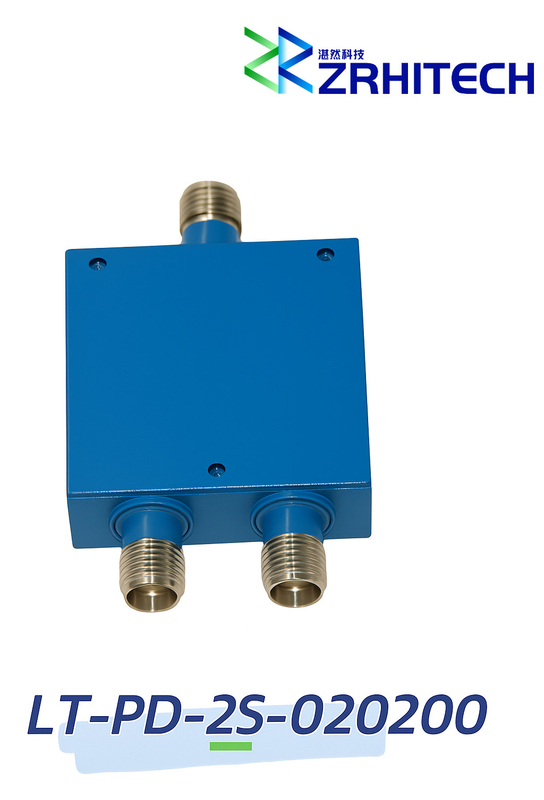

Divididor de potência de 2 a 20 GHz de 20 Watt LT-PD Série 2

Name: Divididor de potência de 2 a 20 GHz de 20 Watt LT-PD Série 2
Brand: Sichuan ZR Hi-Tech Ltd.
SKU: LT-PD-2S-020200
Availability: InStock

Nome da marca:	ZR Hi-tech
Número do modelo:	LT-PD-2S-020200
Quantidade mínima:	1
Delivery Time:	4 weeks
Condições de pagamento:	D/A,D/P,T/T

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Place of Origin:

CHINA

Documento:

Folheto PDF do produto

Packaging Details:

carton packing

Destacar:

Divisor de potência de 2 a 20 GHz

Divididor de potência de 20 GHz

Descrição do produto

Divididor de potência de 2 a 20 GHz de 20 Watt LT-PD Série 2

Detalhes rápidos:

Divididor de potência de 2 vias
Projeto de linha
-55°C a +85°C
Faixa de frequências de 2 a 20 GHz
Potência máxima 20 Watt
Perda de inserção < 1,2 dB
Isolamento > 18 dB
CE, RoHS, REACH
Garantia de 1 ano

Descrição:

O LT-PD-2S-020200 da ZR é um divisor de potência de dois sentidos de alto desempenho que opera de 2 a 20 GHz. Capaz de lidar com até 20 Watt (CW) com perda máxima de inserção de 1.2 dB e isolamento mínimo de 18 dBA unidade dispõe de conectores SMA-Female e cumpre as normas REACH e RoHS.

Especificações:

Posições	Especificações	Condições
Número da parte	LT-PD-2S-020200
Faixa de frequência	2 a 20 GHz
Impedância	50 Ohms
VSWR de entrada	1.51 Max.
VSWR de saída	1.51 Max.
Perda de inserção	1.2 dB no máximo.	Excluindo a perda nominal de divisão de 3,0 dB
Isolamento	18 dB Min.
Balanço de amplitude	00,6 dB no máximo.
Equilíbrio de fase	6 graus, no máximo.
Potência de entrada	20 kW
Conectores	SMA-mulher
Dimensão	45.5x26.4x12.7 mm

Nota: para especificações personalizadas, por favor contacte-nos diretamente.

Desenho de contorno:
