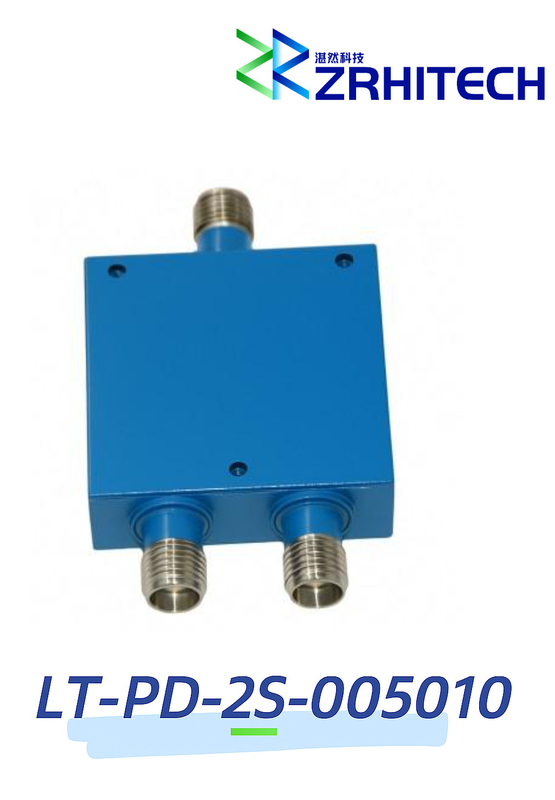

0.5 a 1 GHz 10 Watt LT-PD Série Divididor de Potência de 2 vias

Name: 0.5 a 1 GHz 10 Watt LT-PD Série Divididor de Potência de 2 vias
Brand: Sichuan ZR Hi-Tech Ltd.
SKU: LT-PD-2S-005010
Availability: InStock

Nome da marca:	ZR Hi-tech
Número do modelo:	LT-PD-2S-005010
Quantidade mínima:	1
Delivery Time:	4 weeks
Condições de pagamento:	D/A,D/P,T/T

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Place of Origin:

CHINA

Documento:

Folheto PDF do produto

Packaging Details:

carton packing

Destacar:

Divisor de potência de 1 GHz

0Divisor de potência de 0

Descrição do produto

0.5 a 1 GHz 10 Watt LT-PD Série Divididor de Potência de 2 vias

Visão geral do produto

O LT-PD-2S-005010 é um divisor de potência de dois sentidos de alto desempenho que opera de 0,5 a 1,0 GHz, projetado para aplicações de RF profissionais que exigem uma distribuição confiável do sinal.

Características fundamentais

Divisão de potência de dois sentidos com desenho de linha
Faixa de frequência ampla: 0,5 a 1 GHz
Alta potência de manuseio: 10 watts no máximo
Baixa perda de inserção: < 0,6 dB
Excelente isolamento: > 20 dB
Temperatura de funcionamento alargada: -40°C a +70°C
Interface do conector SMA-mulher
Conformidade com as normas CE, RoHS e REACH
Garantia do fabricante de 1 ano

Especificações técnicas

Parâmetro	Especificações	Condições
Número da parte	LT-PD-2S-005010
Faixa de frequência	0.5 a 1,0 GHz
Impedância	50 Ohms
VSWR de entrada	1.31 Max.
VSWR de saída	1.31 Max.
Perda de inserção	00,6 dB no máximo.	Excluindo a perda nominal de divisão de 3,0 dB
Isolamento	20 dB Min.
Balanço de amplitude	10,0 dB no máximo.
Equilíbrio de fase	6 graus, no máximo.
Potência de entrada	10 kW
Conectores	SMA-mulher
Dimensões	53 × 44 × 14 mm

Para especificações personalizadas ou requisitos especiais, entre em contato com a nossa equipa técnica.

Esboço mecânico

Mechanical drawing of LT-PD-2S-005010 power divider showing dimensions 53×44×14 mm
