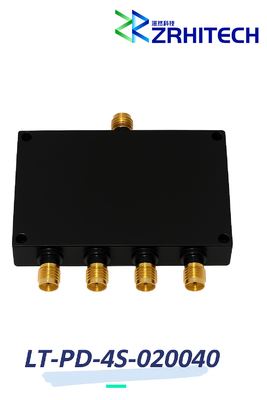

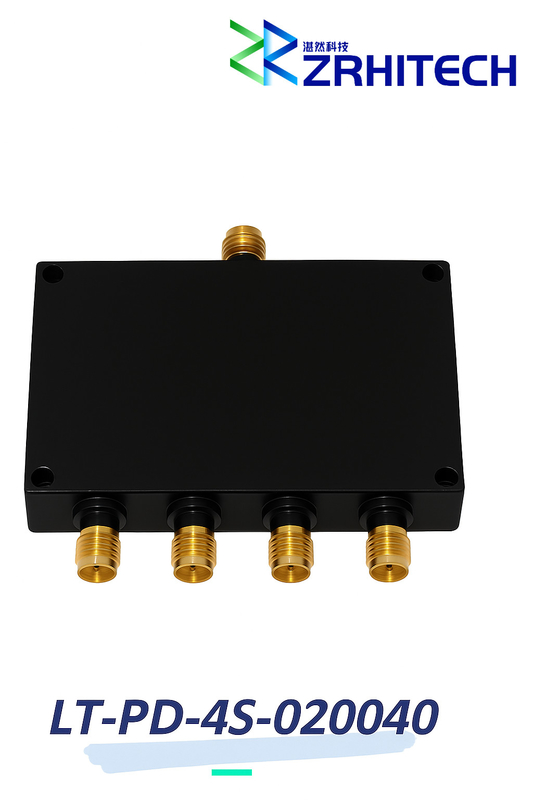

2.0 to 4.0 GHz 30 Watt LT-PD Series 4-Way Power Divider

Name: 2.0 to 4.0 GHz 30 Watt LT-PD Series 4-Way Power Divider
Brand: Sichuan ZR Hi-Tech Ltd.
SKU: LT-PD-4S-020040
Availability: InStock

Nome da marca:	ZR Hi-tech
Número do modelo:	LT-PD-4S-020040
Quantidade mínima:	1
Delivery Time:	4 weeks
Condições de pagamento:	D/A,D/P,T/T

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Place of Origin:

CHINA

Documento:

Folheto PDF do produto

Packaging Details:

carton packing

Destacar:

4.0 GHz Power Divider

4 Way Power Divider

Descrição do produto

2.0 a 4.0 GHz 30 Watt LT-PD Série Divididor de Potência de 4 vias

Visão geral do produto

O LT-PD-4S-020040 é um divisor de potência de 4 vias de alto desempenho concebido para aplicações de RF na faixa de frequências de 2,0 a 4,0 GHz,com design de linha de tração e construção robusta para uma operação fiável.

Características fundamentais

Divisão de potência de 4 vias com desenho de linha
Faixa de frequência ampla: 2,0 a 4,0 GHz
Máquinas para a produção de partículas
Baixa perda de inserção: < 0,6 dB
Alto isolamento: > 20 dB
Intervalo de temperatura de funcionamento: -40°C a +70°C
Interface do conector SMA-mulher
Conformidade com as normas CE, RoHS e REACH
Inclui 1 ano de garantia

Especificações técnicas

Parâmetro	Especificações	Condições
Número da parte	LT-PD-4S-020040
Faixa de frequência	20,0 a 4,0 GHz
Impedância	50 Ohms
VSWR de entrada	1.31 Max.
VSWR de saída	1.21 Max.
Perda de inserção	00,6 dB no máximo.	Excluindo a perda nominal de divisão de 3,0 dB
Isolamento	20 dB Min.
Balanço de amplitude	00,6 dB no máximo.
Equilíbrio de fase	6 graus, no máximo.
Potência de entrada	30 kW
Conectores	SMA-mulher
Dimensões	56 × 43 × 10 mm

Nota: Especificações personalizadas disponíveis mediante pedido.

Esboço mecânico
