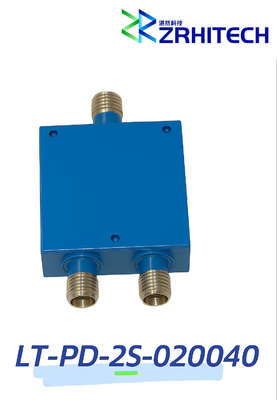

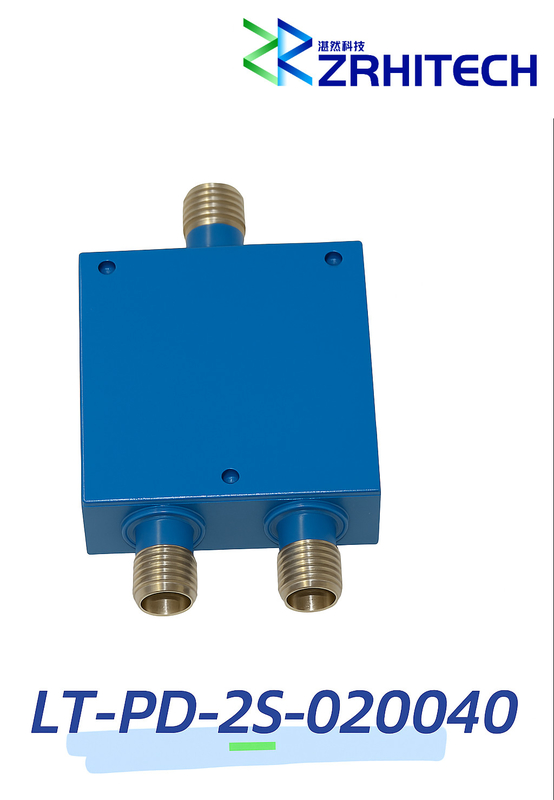

2.0 to 4.0 GHz 30 Watt LT-PD Series 2-Way Power Divider

Name: 2.0 to 4.0 GHz 30 Watt LT-PD Series 2-Way Power Divider
Brand: Sichuan ZR Hi-Tech Ltd.
SKU: LT-PD-2S-020040
Availability: InStock

Nome da marca:	ZR Hi-tech
Número do modelo:	LT-PD-2S-020040
Quantidade mínima:	1
Delivery Time:	4 weeks
Condições de pagamento:	D/A,D/P,T/T

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Place of Origin:

CHINA

Documento:

Folheto PDF do produto

Packaging Details:

carton packing

Destacar:

2.0 to 4.0 GHz Power Divider

Descrição do produto

Divisor de Potência de 2 Vias da Série LT-PD de 2.0 a 4.0 GHz 30 Watts

Visão Geral do Produto

O LT-PD-2S-020040 é um divisor de potência de 2 vias de alto desempenho que opera de 2.0 a 4.0 GHz com um manuseio de potência máximo de 30 Watts.

Principais Características

Divisão de potência de 2 vias com design de linha de transmissão
Ampla faixa de temperatura operacional: -40℃ a +70℃
Faixa de frequência: 2.0 a 4.0 GHz
Manuseio de potência máximo: 30 Watts (CW)
Baixa perda de inserção: < 0.35 dB
Alta isolação: > 20 dB
Conformidade: CE, RoHS, REACH
Garantia de 1 ano

Descrição Detalhada

O divisor de potência LT-PD-2S-020040 possui conectores SMA-Fêmea e oferece excelente desempenho com perda de inserção máxima de 0,35 dB e isolação mínima de 20 dB. Este componente em conformidade com RoHS e REACH foi projetado para operação confiável em ambientes exigentes.

Especificações Técnicas

Parâmetro	Especificação	Condições
Número da Peça	LT-PD-2S-020040
Faixa de Frequência	2.0 a 4.0 GHz
Impedância	50 Ohms
VSWR de Entrada	1.25:1 Máx.
VSWR de Saída	1.2:1 Máx.
Perda de Inserção	0.35 dB Máx.	Excluindo a Perda Nominal do Divisor de 3.0dB
Isolação	20 dB Mín.
Balanço de Amplitude	0.4 dB Máx.
Balanço de Fase	4 Graus Máx.
Potência de Entrada	30 kW
Conectores	SMA-Fêmea
Dimensão	28×28×10 mm

Observação: Especificações personalizadas disponíveis mediante solicitação.

Desenho de Contorno

LT-PD-2S-020040 power divider dimensional drawing showing 28×28×10 mm specifications
