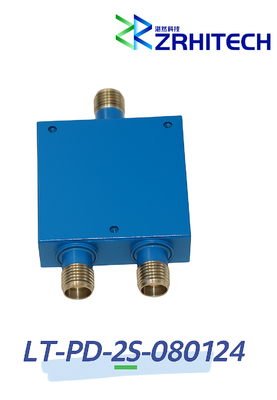

8.0 to 12.4 GHz 20 Watt LT-PD Series 2-Way Power Divider

Name: 8.0 to 12.4 GHz 20 Watt LT-PD Series 2-Way Power Divider
Brand: Sichuan ZR Hi-Tech Ltd.
SKU: LT-PD-2S-080124
Availability: InStock

Nome da marca:	ZR Hi-tech
Número do modelo:	LT-PD-2S-080124
Quantidade mínima:	1
Delivery Time:	4 weeks
Condições de pagamento:	D/A,D/P,T/T

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Place of Origin:

CHINA

Documento:

Folheto PDF do produto

Packaging Details:

carton packing

Destacar:

12.4 GHz Power Divider

8.0 GHz Power Divider

Descrição do produto

Divisor de Potência de 2 Vias da Série LT-PD de 8,0 a 12,4 GHz e 20 Watts

Visão Geral do Produto

O LT-PD-2S-080124 é um divisor de potência de 2 vias de alto desempenho que opera de 8,0 a 12,4 GHz com uma capacidade máxima de manuseio de potência de 20 Watts.

Principais Características

Divisão de potência de 2 vias com design de linha de tira
Ampla faixa de frequência: 8,0 a 12,4 GHz
Manuseio de alta potência: 20 Watts (CW)
Baixa perda de inserção: < 0,5 dB
Excelente isolamento: > 20 dB
Ampla temperatura de operação: -55℃ a +85℃
Conectores SMA-Fêmea
Conformidade: CE, RoHS, REACH
Garantia de 1 ano

Especificações Técnicas

Parâmetro	Especificação	Condições
Número da Peça	LT-PD-2S-080124
Faixa de Frequência	8,0 a 12,4 GHz
Impedância	50 Ohms
VSWR de Entrada	1.35:1 Máx.
VSWR de Saída	1.3:1 Máx.
Perda de Inserção	0,5 dB Máx.	Excluindo a perda nominal do divisor de 3,0dB
Isolamento	20 dB Mín.
Balanço de Amplitude	0,4 dB Máx.
Balanço de Fase	6 Graus Máx.
Potência de Entrada	20 Watts
Conectores	SMA-Fêmea
Dimensões	29,2 × 26,9 × 12,7 mm

Observação: Especificações personalizadas disponíveis mediante solicitação. Entre em contato conosco para obter detalhes.

Desenho de Contorno
