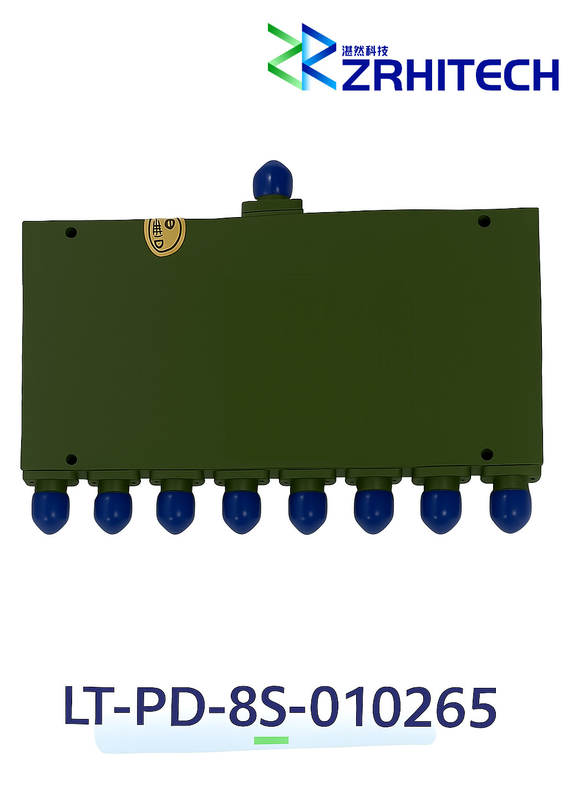

1 to 26.5 GHz 20 Watt LT-PD Series 8-Way Power Divider

Name: 1 to 26.5 GHz 20 Watt LT-PD Series 8-Way Power Divider
Brand: Sichuan ZR Hi-Tech Ltd.
SKU: LT-PD-8S-010265
Availability: InStock

Nome da marca:	ZR Hi-tech
Número do modelo:	LT-PD-8S-010265
Quantidade mínima:	1
Delivery Time:	4 weeks
Condições de pagamento:	D/A,D/P,T/T

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Place of Origin:

CHINA

Documento:

Folheto PDF do produto

Packaging Details:

carton packing

Descrição do produto

Distribuidor de potência de 8 vias da série LT-PD de 20 Watt de 1 a 26,5 GHz

Detalhes rápidos:

Divididor de potência de 8 vias
Projeto de linha
-55°C a +85°C
Faixa de frequências de 1 a 26,5 GHz
Potência máxima 20 Watt
Perda de inserção < 6,2 dB
Isolamento > 15 dB
CE, RoHS, REACH
Garantia de 1 ano

Descrição:

O LT-PD-8S-010265 da ZR é um divisor de potência de 8 vias que opera de 1 a 26,5 GHz e pode lidar com até 20 Watt (CW) com 6,2 dB de perda de inserção máxima e 15 dB de isolamento mínimo.A interface do pacote utiliza conectores SMA-Female e é compatível com os regulamentos REACH e RoHS.

Especificações:

Posições	Especificações	Condições
Número da parte	LT-PD-8S-010265
Faixa de frequência	1 a 26,5 GHz
Impedância	50 Ohms
VSWR de entrada	1.81 Max.
VSWR de saída	1.81 Max.
Perda de inserção	6.2 dB no máximo.	Excluindo a perda nominal de divisão de 3,0 dB
Isolamento	15 dB Min.
Balanço de amplitude	10,4 dB no máximo.
Equilíbrio de fase	16 graus, no máximo.
Potência de entrada	20 kW
Conectores	SMA-mulher
Dimensão	De dimensões não superiores a 50 mm

Nota: para especificações personalizadas, por favor contacte-nos diretamente.

Desenho de contorno:
