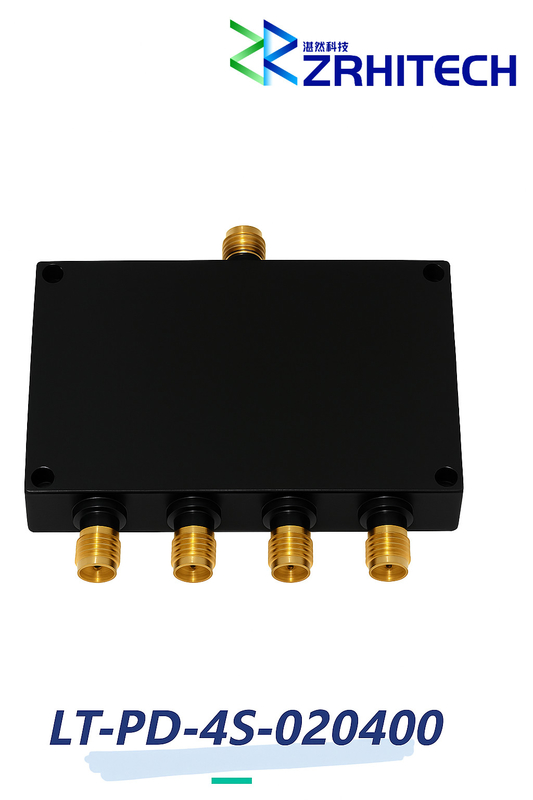

2 to 40 GHz 20 Watt LT-PD Series 4-Way Power Divider

Name: 2 to 40 GHz 20 Watt LT-PD Series 4-Way Power Divider
Brand: Sichuan ZR Hi-Tech Ltd.
SKU: LT-PD-4S-020400
Availability: InStock

Nome da marca:	ZR Hi-tech
Número do modelo:	LT-PD-4S-020400
Quantidade mínima:	1
Delivery Time:	4 weeks
Condições de pagamento:	D/A,D/P,T/T

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Place of Origin:

CHINA

Documento:

Folheto PDF do produto

Packaging Details:

carton packing

Destacar:

2 to 40 GHz Power Divider

Descrição do produto

Divididor de potência de 2 a 40 GHz de 20 Watt LT-PD série 4 vias

Características rápidas

Divididor de potência de 4 vias com desenho de linha
Faixa de frequências largas: 2 a 40 GHz
Alta potência de manuseio: 20 watts máximo
Baixa perda de inserção: < 4,5 dB
Excelente isolamento: > 16 dB
Temperatura de funcionamento alargada: -55°C a +85°C
Conformidade: CE, RoHS, REACH
Garantia de 1 ano

Descrição do produto

O LT-PD-4S-020400 é um divisor de potência de 4 vias de alto desempenho que opera de 2 a 40 GHz.Conectores femininos de 92 mm e podem suportar até 20 Watt (CW) com perda máxima de inserção de 4A unidade é compatível com os regulamentos REACH e RoHS, garantindo a segurança ambiental e a conformidade com a regulamentação.

Especificações técnicas

Parâmetro	Especificações	Condições
Número da parte	LT-PD-4S-020400
Faixa de frequência	2 a 40 GHz
Impedância	50 Ohms
VSWR de entrada	1.71 Max.
VSWR de saída	1.71 Max.
Perda de inserção	4.5 dB no máximo.	Excluindo a perda nominal de divisão de 3,0 dB
Isolamento	16 dB Min.
Balanço de amplitude	10,0 dB no máximo.
Equilíbrio de fase	12 graus no máximo.
Potência de entrada	20 kW
Conectores	2.92mm-fêmea
Dimensões	79.2 × 51,6 × 12,7 mm

Nota: especificações personalizadas disponíveis mediante pedido.

Desenho de contorno
