Surface Acoustic Wave Saw Resonators 309.925MHz To 310.075MHz

Resonadores de Serra de Ondas Acústicas de Superfície 309,925 MHz a 310,075 MHz

Produtos - Resonador SAW
  • Destacar

    Dispositivo SAW 309.925MHz

    ,

    Dispositivo SAW 310.075MHz

    ,

    Filtro de ressonância SAW

  • Lugar de origem
    China
  • Marca
    ZR Hi-Tech
  • Número do modelo
    LT-SR-310-3070
  • Documento
    Folheto PDF do produto
  • Quantidade de ordem mínima
    1
  • Detalhes da embalagem
    Embalagem de papelão
  • Tempo de entrega
    4 semanas
  • Termos de pagamento
    T/T

Resonadores de Serra de Ondas Acústicas de Superfície 309,925 MHz a 310,075 MHz

  • Surface Acoustic Wave Saw Resonators 309.925MHz To 310.075MHz
  • Surface Acoustic Wave Saw Resonators 309.925MHz To 310.075MHz
Obtenha o preço contacto

Resonadores SAW da série LT-SR com frequência entre 309,925 MHz e 310,075 MHz

3090,925 MHzA 310.075MHzResonador SAW da série LT-SR





Detalhes rápidos:

· Casas de alumínio

· -40°C~+85°C Temperatura de funcionamento

· Pacote SMD

· Tensão de CC: 10V

· Dissipação de potência de RF: 0dBm

· CE, RoHS, REACH Compliant

· Garantia de 1 ano







Descrição:



O LT-SR-310-3070 da ZR é um ressonador SAW com Frequência 309.925MHz a 310.075MHz, Frequência Central 310MHz, Perda de inserção de 1,5 a 2,2 dB, Fator de Qualidade Carregado 12800.Resonador SAWMais detalhes sobre o LT-SR-310-3070 podem ser vistos abaixo.





Especificações:

Características eléctricas/ópticas (Ta=25°C±3°C)



Número da parte: LT-SR-310-3070
Ponto Unidos Min.. Tipo. Max..
Frequência do centro MHz 309.925 310.000 310.075
Perda de inserção dB   1.5 2.2
Fator de qualidade descarga Q     12800
50Ω Q carregado     2000

Temperatura

Estabilidade

 Temperatura do volume de negócios °C 10 25 40
Coeficiente de frequência.temp. ppm/°C2   0.037
Frequência do envelhecimento ppm/ano   ≤ 10
DC Resistência ao isolamento MΩ 1.0
Modelo RLC RF equivalente Resistência ao movimento R1 Ó   16 25
Indutância de movimento L1 μH   156.50
Capacidade de movimento C1 fF   1.63
Nota: para especificações personalizadas, por favor contacte-nos diretamente.

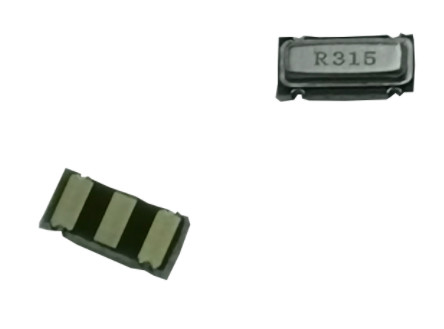

Desenho de contorno (unidade: mm):



Resonadores de Serra de Ondas Acústicas de Superfície 309,925 MHz a 310,075 MHz 0





Resposta de frequência típica



Resonadores de Serra de Ondas Acústicas de Superfície 309,925 MHz a 310,075 MHz 1
