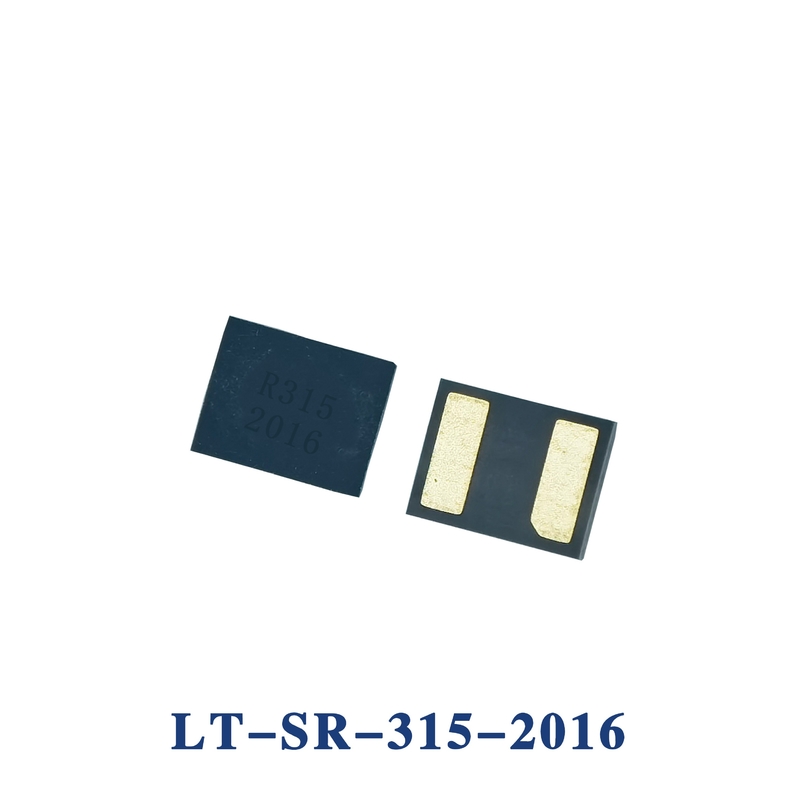

Resonadores de Serra de Ondas Acústicas de Superfície 314,9 MHz a 315,1 MHz
Resonadores SAW da série LT-SR-315-2016 com faixa de frequência de 314,9 MHz a 315,1 MHz
314.900 MHzpara315.100MHzResonador SAW da série LT-SR
Detalhes rápidos:
· Casas de alumínio
· -40°C~+85°C Temperatura de funcionamento
· Pacote SMD
· Tensão de CC: 10V
· Dissipação de potência de RF: 10 dBm
· CE, RoHS, REACH Compliant
· Garantia de 1 ano
Descrição:
O LT-SR-315-2016 da ZR é um ressonador SAW com frequência de 314.900 a 315.100 MHz, frequência central de 315 MHz, perda de inserção de 1,3 a 2,2 dB, fator de qualidade carregado 12800.Resonador SAWMais detalhes sobre o LT-SR-315-2016 podem ser vistos abaixo.
Especificações:
Características eléctricas/ópticas (Ta=25°C±3°C)
| Número da parte: LT-SR-315-2016 | |||||
| Ponto | Unidos | Min.. | Tipo. | Max.. | |
| Frequência do centro | MHz | 314.900 | 315.00 | 315.100 | |
| Perda de inserção | dB | 1.3 | 2.2 | ||
| Fator de qualidade descarga Q | 12800 | ||||
| 50Ω Q carregado | 2000 | ||||
|
Temperatura Estabilidade |
Temperatura do volume de negócios | °C | - | ||
| Coeficiente de frequência.temp. | ppm/°C2 | 0.032 | |||
| Frequência do envelhecimento | ppm/ano | ≤ 10 | |||
| DC Resistência ao isolamento | MΩ | 1.0 | |||
| Modelo RLC RF equivalente | Resistência ao movimento R1 | Ó | 16 | ||
| Indutância de movimento L1 | μ H | 132 | |||
| Capacidade de movimento C1 | fF | 19.4 | |||
| Nota: para especificações personalizadas, por favor contacte-nos diretamente. | |||||
Desenho de contorno (unidade: mm):
Resposta de frequência típica
