Resonadores de Serra de Ondas Acústicas de Superfície 389.925 MHz a 390.075 MHz
Resonadores de ondas acústicas de superfície SAW 389.925MHz a 390.075MHz

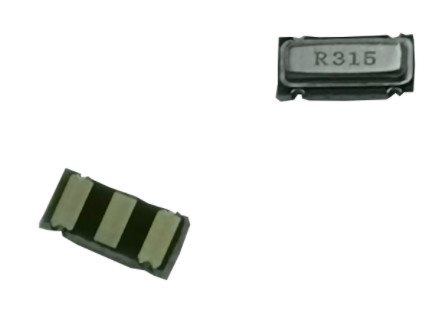

LT-SR-390-307 Resonador SAW
Características fundamentais
- Casas de alumínio para durabilidade
- Ampla gama de temperaturas de funcionamento: -40°C a +85°C
- Pacote SMD para fácil integração
- Tensão de corrente contínua: 10 V
- Dissipação de potência de RF: 0 dBm
- Conformidade: CE, RoHS, REACH
- Garantia do fabricante de 1 ano
Descrição do produto
O LT-SR-390-3070 é um ressonador SAW de alto desempenho com uma faixa de frequência de 389,925 MHz a 390,075 MHz com uma frequência central de 390 MHz.Este dispositivo de fixação à superfície oferece excelentes características de perda de inserção (1.5 a 2.2 dB) e um fator de qualidade elevado (Q) de 13900, tornando-o ideal para aplicações de controlo de frequência de precisão.
Especificações técnicas
| Parâmetro | Unidades | Min. | Tipo | Max. |
|---|---|---|---|---|
| Frequência do centro | MHz | 389.925 | 390.000 | 390.075 |
| Perda de inserção | dB | 1.5 | 2.2 | |
| Fator de qualidade (Q descarregado) | 13900 | |||
| 50Ω Q carregado | 1500 | |||
| Estabilidade de temperatura | °C | 10 | 25 | 40 |
| Coeficiente de temperatura de frequência | ppm/°C2 | 0.037 | ||
| Frequência do envelhecimento | ppm/ano | ≤ ± 10 | ||
| Resistência de isolamento de CC | MΩ | 1.0 |
Parâmetros de circuito equivalente
| Parâmetro | Unidades | Min. | Tipo | Max. |
|---|---|---|---|---|
| Resistência ao movimento R1 | Ó | 20 | 26 | |
| Indutância de movimento L1 | μH | 110.52 | ||
| Capacidade de movimento C1 | fF | 1.51 | ||
| Capacidade estática do transdutor | pF | 1.70 |
Nota: Para especificações personalizadas, contacte directamente a nossa equipa técnica.
Dimensões mecânicas
Características da resposta de frequência
