Resonadores de Serra de Ondas Acústicas de Superfície 417.925 MHz a 418.075 MHz
-
Destacar
Resonadores SAW de alta frequência
,Resonadores SAW 418.075MHz
,Resonadores SAW 417
-
Lugar de origemChina
-
MarcaZR Hi-Tech
-
Número do modeloLT-SR-418-3070
-
Documento
-
Quantidade de ordem mínima1
-
Detalhes da embalagemEmbalagem de papelão
-
Tempo de entrega4 semanas
-
Termos de pagamentoT/T
Resonadores de Serra de Ondas Acústicas de Superfície 417.925 MHz a 418.075 MHz

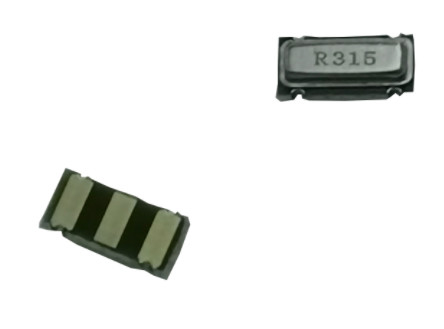

LT-SR-418-3070 SAW Resonador de 417,925 MHz a 418,075 MHz
Características fundamentais
- Casas de alumínio para durabilidade
- Ampla gama de temperaturas de funcionamento: -40°C a +85°C
- Pacote SMD para fácil montagem na superfície
- Tolerância de tensão CC: ±10V
- Conformidade com as normas CE, RoHS e REACH
- Garantia do fabricante de 1 ano
Descrição do produto
O LT-SR-418-3070 é um ressonador de onda acústica de superfície (SAW) de alto desempenho com uma faixa de frequência de 417,925 MHz a 418,075 MHz.perda de inserção de 1Este ressonador, concebido para aplicações de montagem em superfície, oferece um desempenho fiável em vários circuitos eletrónicos.
Especificações técnicas
| Parâmetro | Unidades | Min. | Tipo | Max. |
|---|---|---|---|---|
| Frequência do centro | MHz | 417.925 | 418.000 | 418.075 |
| Perda de inserção | dB | 1.5 | 2.5 | |
| Fator de qualidade (Q descarregado) | 12800 | |||
| 50Ω Q carregado | 2000 | |||
| Estabilidade de temperatura | °C | 10 | 25 | 40 |
| Coeficiente de temperatura de frequência | ppm/°C2 | 0.032 | ||
| Frequência do envelhecimento | ppm/ano | ≤ ± 10 | ||
| Resistência de isolamento de CC | MΩ | 1.0 |
Modelo RLC RF equivalente
| Parâmetro | Unidades | Min. | Tipo | Max. |
|---|---|---|---|---|
| Resistência ao movimento R1 | Ó | 18 | 25 | |
| Indutância de movimento L1 | μH | 95.10 | ||
| Capacidade de movimento C1 | fF | 1.49 | ||
| Capacidade estática do transdutor | pF | 1.76 |
Nota: Para especificações personalizadas, contacte directamente a nossa equipa técnica.
Desenho de contorno
Resposta de frequência típica
