Resonadores de Serra de Ondas Acústicas de Superfície 430.425 MHz a 430.575 MHz
-
Destacar
dois ressonadores de serra de porta
,Resonador de serra de um portão
,ressonador de serra 430.425MHz
-
Lugar de origemChina
-
MarcaZR Hi-Tech
-
Número do modeloLT-SR-430M5-3070
-
Documento
-
Quantidade de ordem mínima1
-
Detalhes da embalagemEmbalagem de papelão
-
Tempo de entrega4 semanas
-
Termos de pagamentoT/T

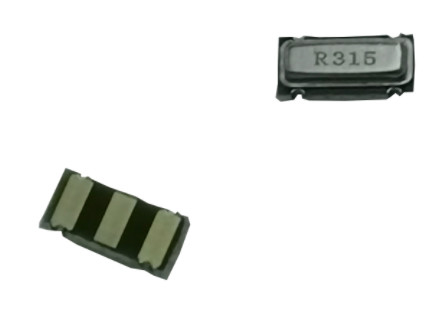

Resonadores de Serra de Ondas Acústicas de Superfície 430.425 MHz a 430.575 MHz
Resonadores SAW da série LT-SR com frequência de 430,425 MHz a 430,575 MHz
430.425 MHz a430.5Resonador SAW da série LT-SR de 75 MHz
Detalhes rápidos:
· Casas de alumínio
· -20°C~+70°C Temperatura de funcionamento
· Pacote SMD
· Tensão CC: ±30V
· Dissipação de potência de RF: 10 dBm
· CE, RoHS, REACH Compliant
· Garantia de 1 ano
Descrição:
O LT-SR-430M5-3070 da ZR é um ressonador SAW com Frequência 430.425MHz a 430.575MHz, Frequência Central 430.500MHz, Perda de Insersão de 1,3 a 2,0 dB, Fator de Qualidade Carregado 13850.Resonador SAWMais detalhes sobre o LT-SR-430M5-3070 podem ser vistos abaixo.
Especificações:
Características eléctricas/ópticas (Ta=25°C±3°C)
| Número da parte:LT-SR-430M5- 3070 | |||||
| Ponto | Unidos | Min.. | Tipo. | Max.. | |
| Frequência do centro | MHz | 430.425 | 430.500 | 430.575 | |
| Perda de inserção | dB | 1.3 | 2.0 | ||
| Fator de qualidade descarga Q | 13850 | ||||
| 50Ω Q carregado | 1540 | ||||
Temperatura Estabilidade | Temperatura do volume de negócios | °C | 5 | 20 | 35 |
| Coeficiente de frequência.temp. | ppm/°C2 | 0.034 | |||
| Frequência do envelhecimento | ppm/ano | ≤ ± 10 | |||
| DC Resistência ao isolamento | MΩ | 1.0 | |||
| Modelo RLC RF equivalente | Resistência ao movimento R1 | Ó | 14.8 | 20 | |
| Indutância de movimento L1 | μ H | 88.427 | |||
| Capacidade de movimento C1 | fF | 2.282 | |||
| Capacidade estática do transdutor | pF | 2.2 | |||
| Nota: para especificações personalizadas, por favor contacte-nos diretamente. | |||||
Desenho de contorno (unidade: mm):
Resposta de frequência típica
