Destacar

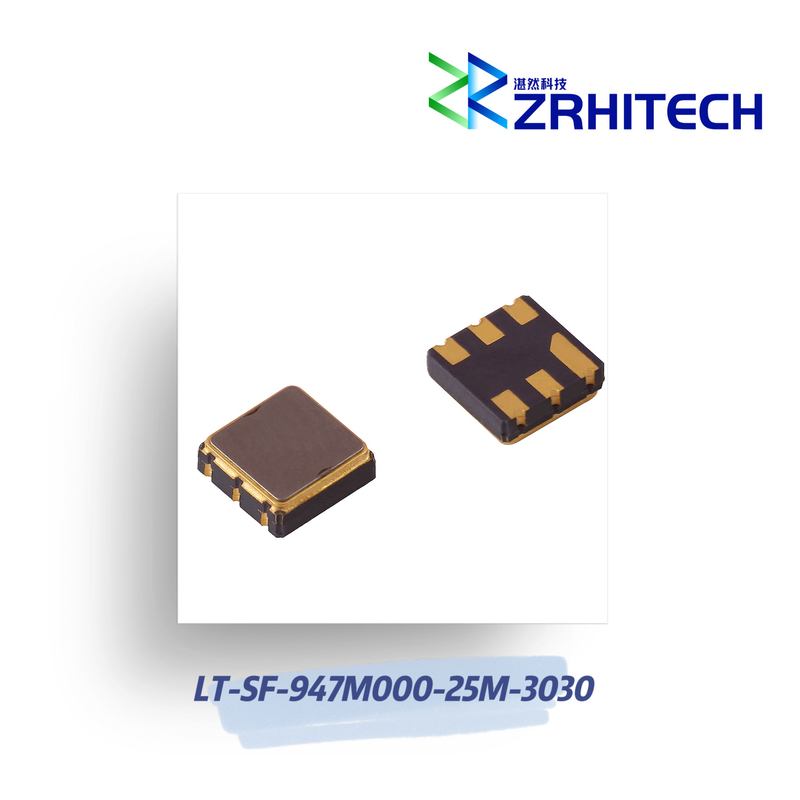

Filtro SAW 947
,5 MHz
,947Filtro SAW de passagem de banda de 0
-
Nome do produtoFiltro RF SAW da série LT-SF
-
Aplicaçãouma comunicação sem fio
-
CaracterísticasAlta rejeição
-
MateriaisAlumínio
-
Temperatura-40 a 85°C
-
Faixa de frequência935 a 960 MHz
-
CoresDe prata
-
Baixa Perda de Inserção2.1 a 3.2 dB
-
Lugar de origemChina
-
MarcaZR Hi-Tech
-
Número do modeloLT-SF-947M000-25M-3030
-
Documento
-
Quantidade de ordem mínima1
-
Detalhes da embalagemEmbalagem de papelão
-
Tempo de entrega4 semanas
-
Termos de pagamentoT/T
947Filtro de passagem de banda de SAW RF de 0,5 MHz
947Filtro de passagem de banda RF SAW da série LT-SF de 0,5 MHz
Detalhes rápidos:
· Casas de alumínio
· Frequência personalizável
· -40°C~+85°C Temperatura de funcionamento
· Pacote de montagem de superfície
· Dimensões pequenas
· Baixo Custo
· CE, RoHS, REACH
· Garantia de 1 ano
Descrição:
O LT-SF-947M000-25M-3030 da ZR é um Filtro de Passagem de Banda com Frequência de 935 a 960 MHz, Largura de Banda de 25 MHz, Frequência Central de 947,5 MHz, Perda de Inserção de 2,1 a 3,2 dB, Rejeição de 25 a 45 dB.Montagem de superfícieEste filtro é amplamente utilizado em várias comunicações sem fio. Mais detalhes para LT-SF-947M000-25M-3030 podem ser vistos abaixo.
Especificações:
Características eléctricas/ópticas (Ta=25°C±3°C)
| Posições | Especificações | Condições |
| Número da parte | LT-SF-947M000-25M-3030 | |
| Frequência do centro | 947.5 MHz | |
| Perda de inserção | ||
| Perda de inserção ((935.00-960.00MHz) | 3.2dB Max.; 2.1dB Tipo. | |
| Ripple em largura de banda | 1.5 dB Max.; 1.0 dB Tipo. | |
| Variação do atraso do grupo | 100n Max.; 40n Tipo. | |
| VSWR de entrada | 2.01 anos Max.; 1.8- O tipo. | |
| VSWR de saída | 2.01 anos Max.; 1.8- O tipo. | |
| Atenuação | 45 dB Min.@DC-700MHz | |
| 45 dB Min.@700-910MHz | ||
| 25 dB Min.@910-925MHz | ||
| 30 dB Min.@1000-2000MHz | ||
| 30 dB Min.@2000-3000MHz | ||
| Dimensão | 3x3x1,25 mm | |
| Nota: para especificações personalizadas, por favor contacte-nos diretamente. | ||
Desenho de contorno (unidade: mm):
