Filtro de passagem de banda da serra remota RFID
,filtro de banda de passagem de serra 1575.42MHz
,Filtros de serra rf
-
Nome do produtoFiltro RF SAW da série LT-SF
-
Aplicaçãouma comunicação sem fio
-
CaracterísticasAlta rejeição
-
MateriaisAlumínio
-
Temperatura-40 a 85°C
-
Faixa de frequência1559.10 a 1591,74 MHz
-
CoresDe prata
-
Baixa Perda de Inserção20,0 a 3,0 dB
-
Lugar de origemChina
-
MarcaZR Hi-Tech
-
Número do modeloLT-SF-1575M420-32M64-3030
-
Documento
-
Quantidade de ordem mínima1
-
Detalhes da embalagemEmbalagem de papelão
-
Tempo de entrega4 semanas
-
Termos de pagamentoT/T
1575.42MHz RF SAW Filtro de passagem de banda

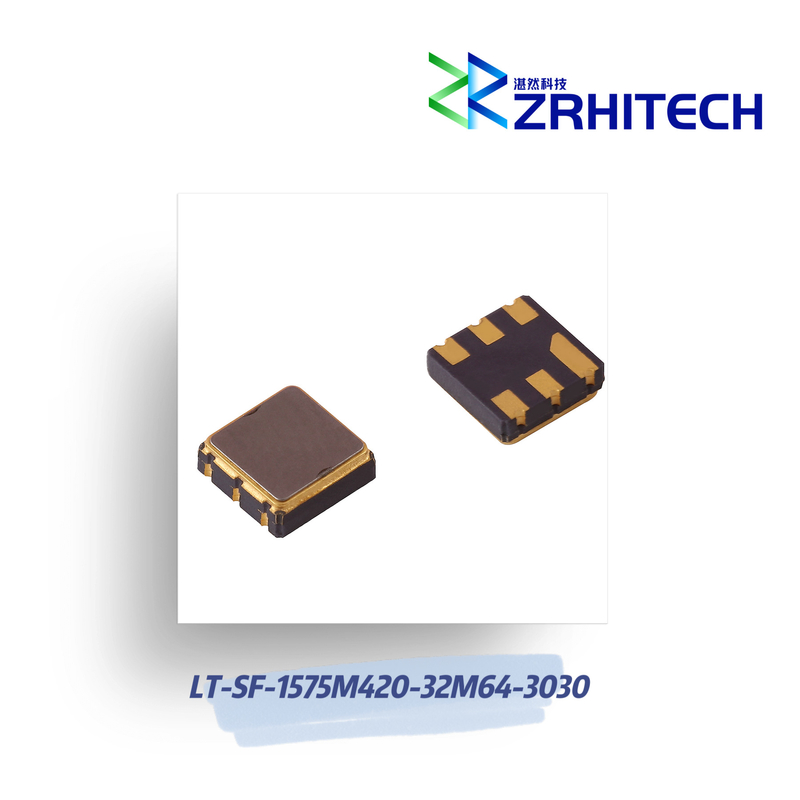

1575.42MHz LT-SF série RF SAW Filtro de passagem de banda
Detalhes rápidos:
· Casas de alumínio
· Frequência personalizável
· -40°C~+85°C Temperatura de funcionamento
· Pacote de montagem de superfície
· Dimensões pequenas
· Baixo Custo
· CE, RoHS, REACH
· Garantia de 1 ano
Descrição:
O LT-SF-1575M420-32M64-3030 da ZR é um filtro de passagem de banda com frequência de 1559,10 a 1591,74 MHz, largura de banda de 32,54 MHz, frequência central de 1575,42 MHz, perda de inserção de 3 a 2 dB, rejeição de 15 a 30 dB.Tags: Monte de superfície, Filtro RF SAW. Este filtro é amplamente utilizado em várias comunicações sem fio. Mais detalhes para LT-SF-1575M420-32M64-3030 podem ser vistos abaixo.
Especificações:
Características eléctricas/ópticas (Ta=25°C±3°C)
| Posições | Especificações | Condições |
| Número da parte | LT-SF-1575M420-32M64-3030 | |
| Frequência do centro | 1575.42MHz | |
| Perda de inserção | 20,0 dB Max.; 1,4 dB Tipo. | |
| Perda de inserção ((1559.10-1591.74MHz) | 30,0 dB Max.; 2,0 dB Tipo. | |
| Ripple em largura de banda | 1.5 dB Max.; 1.0 dB Tipo. | |
| Variação do atraso do grupo | 35n Max.; 15n Tipo. | |
| VSWR de entrada | 2.01 Max.;1.61 Tipo. | |
| VSWR de saída | 2.01 Max.;1.61 Tipo. | |
| Atenuação | 25 dB Min.@DC-1500MHz | |
| 30 dB Min.@1610-1650MHz | ||
| 15 dB Min.@1650-3000MHz | ||
| Dimensão | 3x3x1,25 mm | |
| Nota: para especificações personalizadas, por favor contacte-nos diretamente. | ||
Desenho de contorno (unidade: mm):
