LT-SF-855M-10M-3030
,Filtro de passagem de banda SMT RF SAW
,Filtro de banda SAW 855MHz
-
Nome do produtoFiltro RF SAW da série LT-SF
-
Aplicaçãouma comunicação sem fio
-
CaracterísticasAlta rejeição
-
MateriaisAlumínio
-
Temperatura-40 a 85°C
-
Faixa de frequência850 a 862 MHz
-
CoresDe prata
-
Baixa Perda de Inserção20,7 a 3,2 dB
-
Lugar de origemChina
-
MarcaZR Hi-Tech
-
Número do modeloLT-SF-855M-10M-3030
-
Documento
-
Quantidade de ordem mínima1
-
Detalhes da embalagemEmbalagem de papelão
-
Tempo de entrega4 semanas
-
Termos de pagamentoT/T

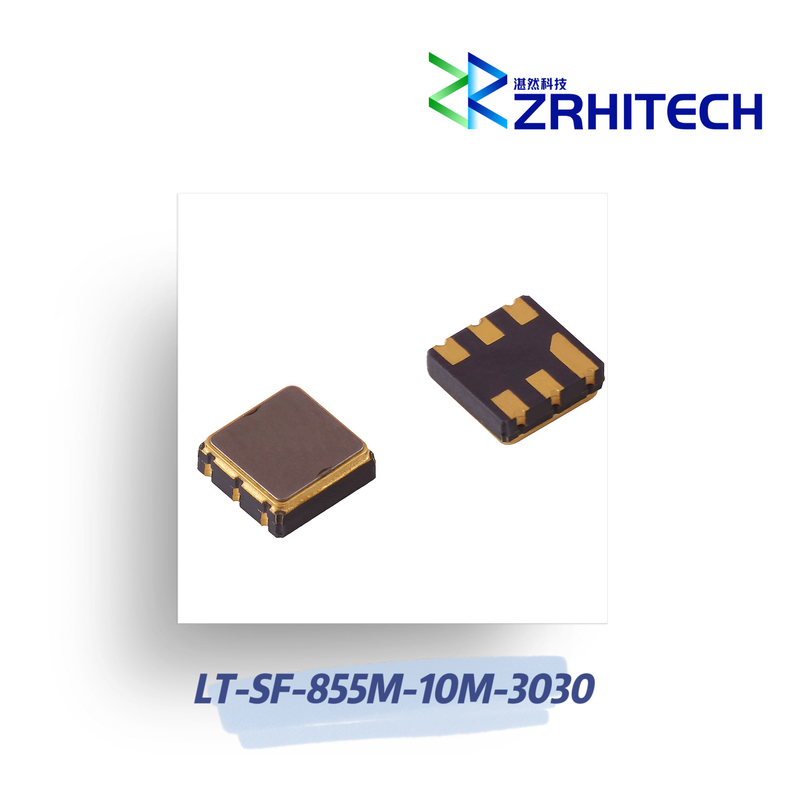

855 MHz RF SAW Filtro de passagem de banda
855MHz LT-SF série RF SAW Filtro de Passagem de Banda
Detalhes rápidos:
· Casas de alumínio
· Frequência personalizável
· -40°C~+85°C Temperatura de funcionamento
· Pacote de montagem de superfície
· Dimensões pequenas
· Baixo Custo
· CE, RoHS, REACH
· Garantia de 1 ano
Descrição:
O LT-SF-855M-10M-3030 da ZR é um Filtro de Passagem de Banda com Frequência de 850 a 862 MHz, Largura de Banda de 10 MHz, Frequência Central de 855 MHz, Perda de Inserção de 2,7 a 3,2 dB, Rejeição de 26 a 45 dB.Montagem de superfícieEste filtro é amplamente utilizado em várias comunicações sem fio. Mais detalhes para LT-SF-855M-10M-3030 podem ser vistos abaixo.
Especificações:
Características eléctricas/ópticas (Ta=25°C±3°C)
| Posições | Especificações | Condições |
| Número da parte | LT-SF-855M-10M-3030 | |
| Frequência do centro | 855 MHz | |
| Perda de inserção | - | |
| Perda de inserção ((850,00~860,00 MHz) | 3.2 dB Max.; 2.7 dB Tipo. | |
| Ripple em largura de banda | 10,0 dB Max.; 0,5 dB Tipo. | |
| Variação do atraso do grupo | 50n Max.; 30n Tipo. | |
| VSWR de entrada | 2.0 Max.;1.4 Tipo. | |
| VSWR de saída | 2.0 Max.;1.4 Tipo. | |
| Atenuação | 45 dB Min.@DC~835.00MHz | |
| 40 dB Min.@875.00~905.00MHz | ||
| 45 dB Min.@905.00~1500.00MHz | ||
| 35 dB Min.@1500.00~2500.00MHz | ||
| 26 dB Min.@2500.00~3000.00MHz | ||
| Dimensão | 3x3x1,25 mm | |
| Nota: para especificações personalizadas, por favor contacte-nos diretamente. | ||
Desenho de contorno (unidade: mm):
