Nome do produtoFiltro RF SAW da série LT-SF
-
Aplicaçãouma comunicação sem fio
-
CaracterísticasAlta rejeição
-
MateriaisAlumínio
-
Temperatura-40 a 85°C
-
Faixa de frequência476 a 484 MHz
-
CoresDe prata
-
Baixa Perda de Inserção20,0 a 2,2 dB
-
Lugar de origemChina
-
MarcaZR Hi-Tech
-
Número do modeloLT-SF-480M-17M3-5050
-
Documento
-
Quantidade de ordem mínima10
-
Detalhes da embalagemEmbalagem de papelão
-
Tempo de entrega4 semanas
-
Termos de pagamentoT/T

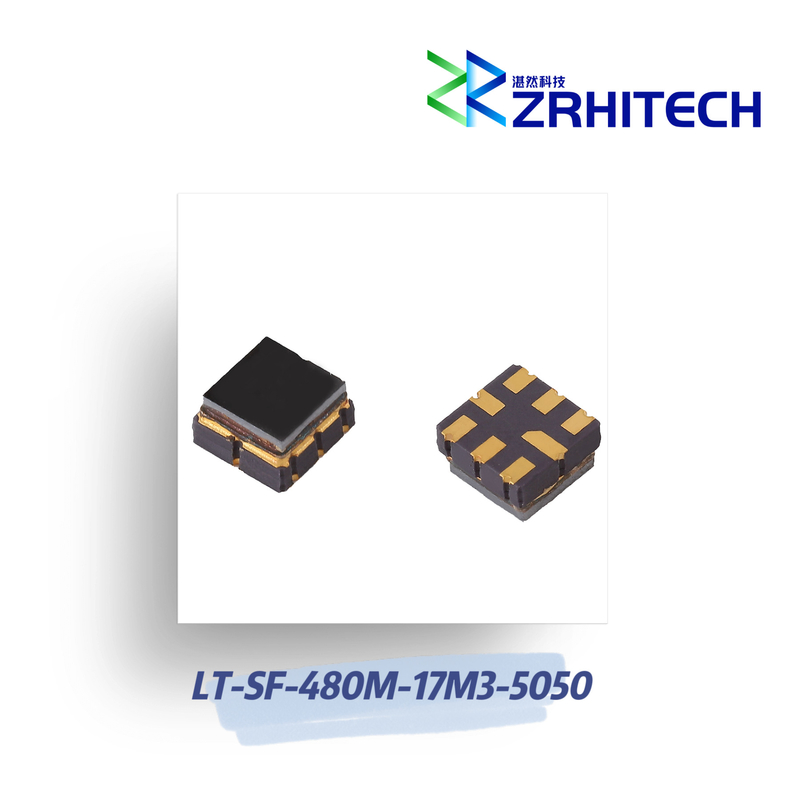

480 MHz RF SAW Filtro de passagem de banda
Filtro de passagem de banda RF SAW da série LT-SF de 480 MHz
Detalhes rápidos:
· Casas de alumínio
· Frequência personalizável
· -40°C~+85°C Temperatura de funcionamento
· Pacote de montagem de superfície
· Dimensões pequenas
· Baixo Custo
· CE, RoHS, REACH
· Garantia de 1 ano
Descrição:
O LT-SF-480M-17M3-5050 da ZR é um Filtro de Passagem de Banda com Frequência de 476 a 484 MHz, Largura de Banda de 8 MHz, Frequência Central de 480 MHz, Perda de Inserção de 2,0 a 2,2 dB, Rejeição de 40 dB.Filtro RF SAWEste filtro é amplamente utilizado em várias comunicações sem fio. Mais detalhes para LT-SF-480M-17M3-5050 podem ser vistos abaixo.
Especificações:
Características eléctricas/ópticas (Ta=25°C±3°C)
| Posições | Especificações | Condições |
| Número da parte | LT-SF-480M-17M3-5050 | |
| Frequência do centro | 480 MHz | |
| Perda de inserção | - | |
| Perda de inserção ((476.00-484.00MHz) | 22 dB Max.; 20 dB Tipo. | |
| Ripple em largura de banda | 1.1dB Max.; 0.8dB Tipo. | |
| Variação do atraso do grupo | 18 in Max.; 10 in Tipo. | |
| VSWR de entrada | - | |
| VSWR de saída | - | |
| Atenuação | 40 dB Min.@430.00-461.00MHz | |
| 40 dB Min.@499.00-530.00MHz | ||
| Dimensão | 5x5x1,5 mm | |
| Nota: para especificações personalizadas, por favor contacte-nos diretamente. | ||
Desenho de contorno (unidade: mm):
